Сборка своими руками

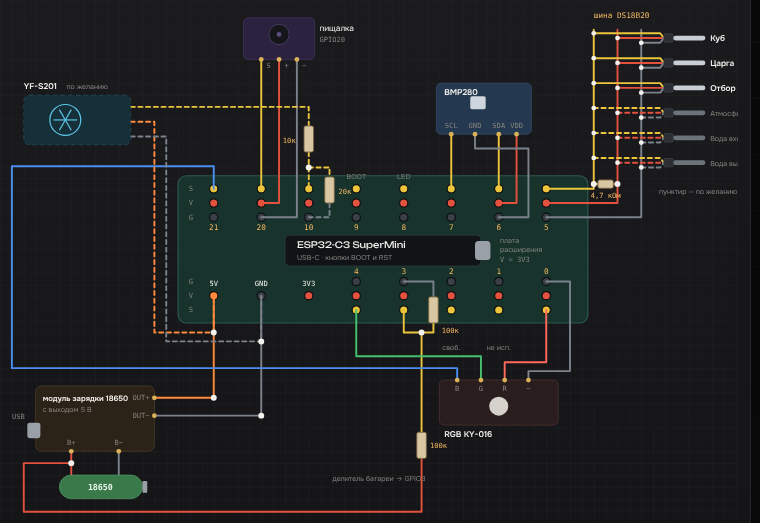

Схема подключения

Нажмите на деталь, и на схеме подсветятся её провода и контакты на плате. В режиме «Сборка по шагам» схема ведёт по порядку: от питания до проверки мультиметром.

Открыть схему Скачать схему картинкой Прошивки

Куда что подключать

Плата расширения: у каждой колонки три контакта. S — сигнал (жёлтая колодка), V — питание 3,3 В (красная), G — минус (чёрная). Номер колонки = номер вывода GPIO.

ДетальВывод деталиКуда на плате

Не используются: GPIO1 (контроль сети выключен в прошивке), GPIO2 (свободен), GPIO8 (светодиод SuperMini), GPIO9 (кнопка BOOT).

Детали

ДетальКол-воЗачем

Ещё понадобятся провода, паяльник, термоусадка, корпус, кабель USB-C с передачей данных и мультиметр.

Проверка перед включением

  1. Без питания, мультиметр в режиме прозвонки: нет короткого замыкания между 5V и GND, между 3V3 и GND.
  2. С питанием, режим DCV 20: на красной колодке V около 3,3 В, не ниже 3,0 В.
  3. На колонке 3 (S) — половина напряжения батареи, 1,8–2,1 В.

На режиме ACV мультиметр врёт почти вдвое: показывает 5,7 В там, где на самом деле 3 В. Только DCV.

Дальше: прошивка и запуск

  1. Скачайте файл full в разделе Прошивки.
  2. Chrome или Edge на компьютере: espressif.github.io/esptool-js, Connect, адрес 0x0, Program.
  3. Телефон: сеть Distilla1-XXXX, пароль distilla + те же 4 символа маленькими. Откройте http://192.168.4.1.
  4. Мастер настройки: датчики, узлы, расходомер, Wi-Fi и Telegram.
  5. Калибровка датчиков: лёд, потом кипяток.

Подробно — в разделе Первый запуск.

Если что-то не так

  • Датчик показывает 85,00 °C сразу после поиска — это нормально. После назначения роли покажет правильную температуру.
  • Датчик пропадает или −127 °C: проверьте резистор 4,7 кОм и пайку. На колодках платы расширения бывает 2,96 В — возьмите 3,3 В с пина «3.3» SuperMini.
  • Пищалка молчит: у модуля нужны все три провода, включая средний на питание.
  • Компьютер не видит плату: кабель только для зарядки — возьмите другой. Или зажмите BOOT, нажмите RST, отпустите BOOT.
  • Плата не видит домашний Wi-Fi: ESP32-C3 работает только на 2,4 ГГц.
  • Нет сообщения «свет пропал»: контроль сети в этой версии выключен, на плате расширения 5 В держится от батареи. Заряд батареи в процентах работает.

Не помогло — напишите на форуме и приложите фото сборки.
